9月底，Valve首次宣布将于明年联合多家厂商推出多款基于Steam OS操作系统的游戏机产品，与PS、Xbox不同的是，Steam游戏机本质上就是一款小型客厅游戏PC，可连接大屏幕进行PC游戏，不仅可以使用键鼠，也能通过手柄按键及手柄上的触摸板操作。

除了授权第三方厂商生产之外，Valve自己也推出了官方的Steam游戏机（算是公版产品）。11月初，我们曾首次看到它的原型机，其内部采用标砖的PC硬件，而且配件可以后期更换。相比一般的游戏PC来说，它更加纯粹，而且有专用的手柄。



上周，Valve宣布官方的Steam游戏机开始Beta测试，曾经申请成功的300名玩家将免费得到一台原型机进行测试。当然，一向动作迅速的iFixit自然不会错过，而且详细的拆解已经新鲜出炉了。



根据iFixit对配件成本的统计，大概在1300美元左右。这里面包括：Intel Core i5-4570处理器、思民CNPS2X散热器、华擎Z87E-ITX mini ITX主板、美光8GBx2 DDR3 1600MHz套装、希捷1TB 2.5寸 5400RPM混合硬盘、索泰GTX 780显卡、银欣ML04B HTPC机箱（定制）、银欣SST-ST45SF-G 450W 80+金牌认证电源、银欣RC01 PCI-E转接卡。







Steam游戏机外包装采用了木质盒子，看上去很别致。

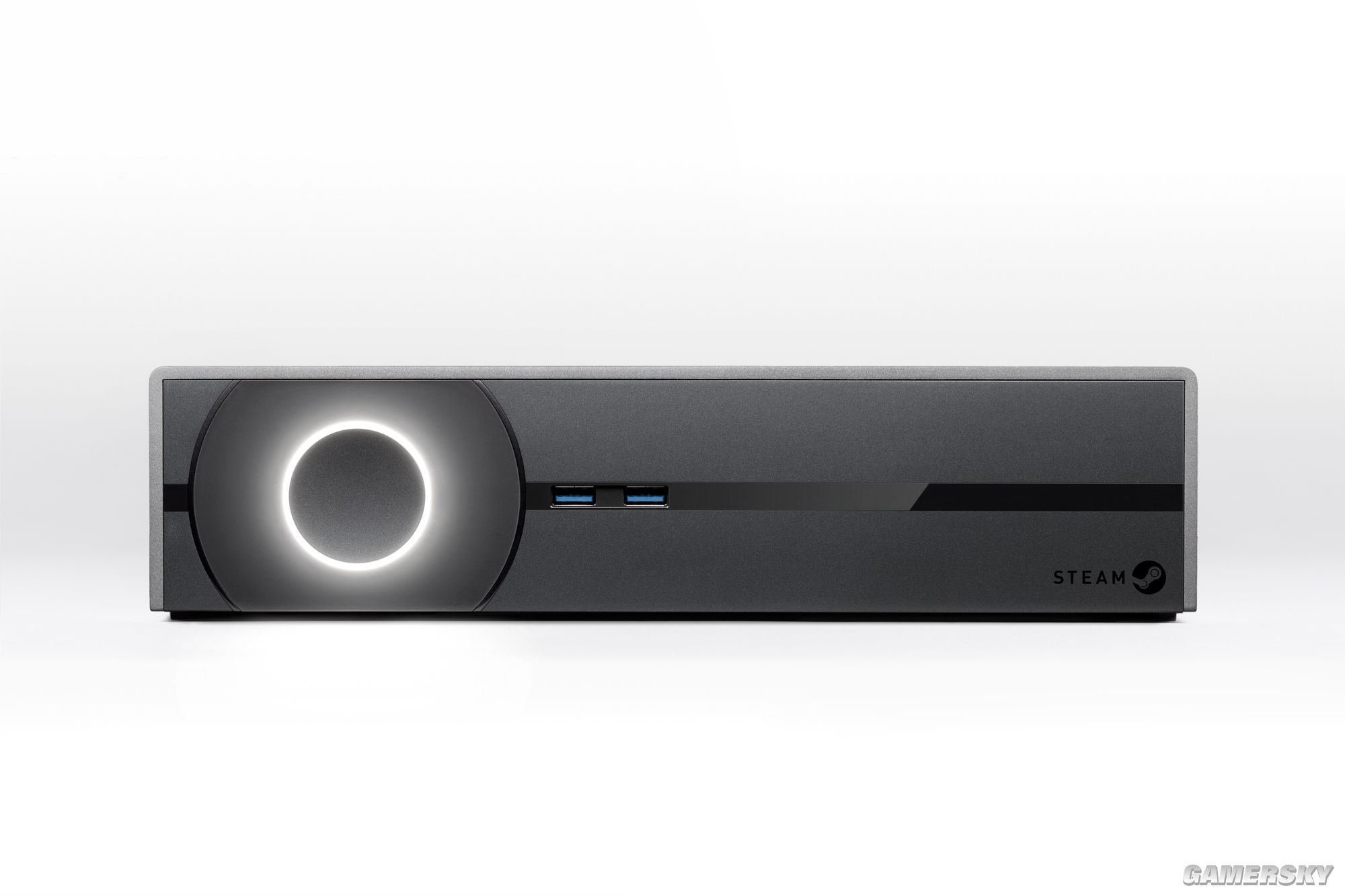

主机特写，右下角有Steam的标识，左侧有一个很大的电源按键（内置了LED灯），顶部则是大面积的散热孔。机箱正面提供了两个USB 3.0接口。





Steam游戏机标配了一个手柄，此外还提供了一个系统恢复U盘。Valve鼓励开发者和极客爱好者来折腾游戏主机，所以万一Steam OS出现不可逆转的问题的时候通过这个恢复U盘能够还原到最初的状态。这一点还是非常贴心的。
根据Valve的说法，Steam OS预装了Steam的平台客户端，可以连接Steam的在线服务。也就是说，你仍然可以访问Linux桌面。







关于这款手柄我们此前做过介绍，最引人注目的就是用带触觉回馈功能的触摸板取代了摇杆（Steam手柄的触摸板可以精确自如地控制准星和鼠标指针）。另外，手柄上的众多按钮可都可自定义其功能。

详细介绍视频：http://v.youku.com/v_show/id_XNjIwMjgyOD





表面上看，Steam的手柄是无线的，但你拆开之后会发现找不到电池仓，其实它是一款有线手柄，需要通过USB延长线连接主机。







手柄内部被分为上下两层，主板PCB和连接装置。红圈部分是NXP LPC11U37F主控芯片，翻转PCB可以看到3个控制开关。



主机背面提供了非常丰富的接口，包括PS/2键鼠接口、两个USB 2.0和三个USB 3.0接口、HDMI、双连接DVI、DisplayPort接口、S/PDIF数字光纤音频输出接口、eSATA接口、RJ-45网络接口以及Wi-Fi天线、音频、麦克风接口。







打开主机没什么难度，拧下机箱尾部的螺丝就行了，和一般的机箱没太大区别。可以看到，机箱内部的布局非常紧凑，为了更好的散热，机箱设计的散热孔非常多。





首先拔掉电源线，拆掉显卡背面的散热窗。







内置的硬盘是希捷的2.5寸ST1000LM014 1TB SSHD（混合盘），5400RPM，64MB缓存，SATA 6Gbps接口。如果嫌不够，玩家可以自行更换。







显卡为索泰的GeForce GTX 780,3GB GDDR5显存，采用28nm GK110核心，内建2304个CUDA核心，基础频率863MHz，Boost频率900MHz。





拿掉显卡之后，可以看到机箱内部定制了专用的模组架，让各个配件都能合理利用空间。和很多mini ITX机箱一样，这里也使用了PCI-E x16转接卡，型号为银欣RC2.







接下来就是华擎Z87E-ITX mini ITX主板了，首先是两条美光Ballistix Sport 8GB DDR3 1600MHz内存，由于主板尺寸有限，只提供了两条内存插槽，最高只能支持16GB。







Steam主机提供的是Intel Core i5-4570处理器（主频3.2GHz，最高Turbo频率可达3.6GHz），搭配思民CNPS2X散热器，主打静音





隐藏在超大电源按键背后的是一块控制PCB，上面嵌入了12个LED灯，由NXP LCP11U24F控制器控制，从外面看是一圈光环，非常漂亮。







来自银欣的SST-ST45SF-G 450W 80+金牌认证电源，采用全模组化设计，主动PFC。20%-100%负载下输出效率可达到87%-90%，内置80mm风扇，最小噪音18dBA。







最终，iFixit给出了9分的可维修评分（10分最易维修）。虽然拆解的Steam主机是一款原型机，但依然表现除了良好的工艺和高度的完整度，细节方面也很出色。对于Valve来所，Steam主机并不仅仅是一款PC游戏主机，而是打造PC游戏生态系统的重要工具，也是PC游戏由书房转移到客厅，同PS、Xbox对抗的利器。

未来，会有更多的第三方厂商推出各式各样的Steam主机。而且，玩家可以使用任何运行Steam OS系统的电脑打造属于自己的Steam主机。
