SoC APU处理器内核照与布局图：可以轻松看到两组四核心的Jaguar x86 CPU，以及二十组GCN GPU，还有左侧和上下两侧的内存控制器。此前消息称，PS4配备了十八组计算单元、1152个流处理器，这里怎么有二十组？难道是1280个流处理器，还是其他模块(但是看上去都一样)？有待继续研究。

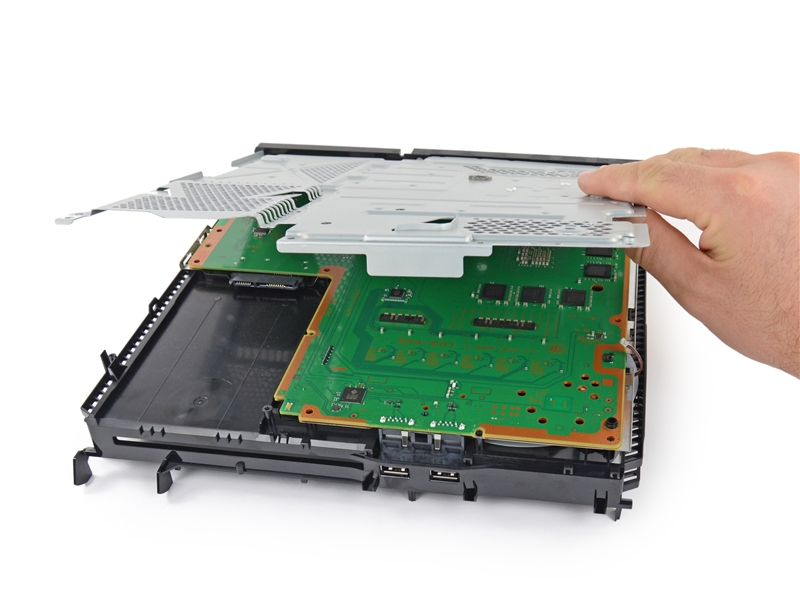

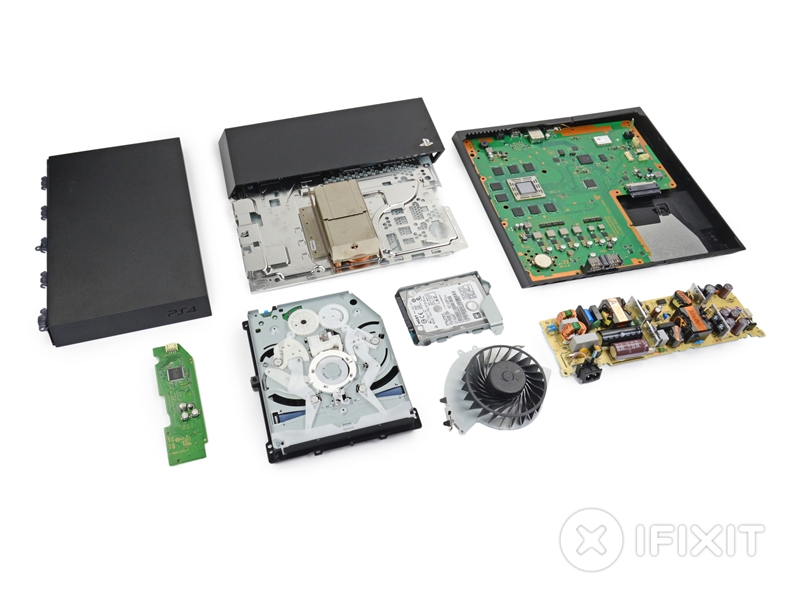

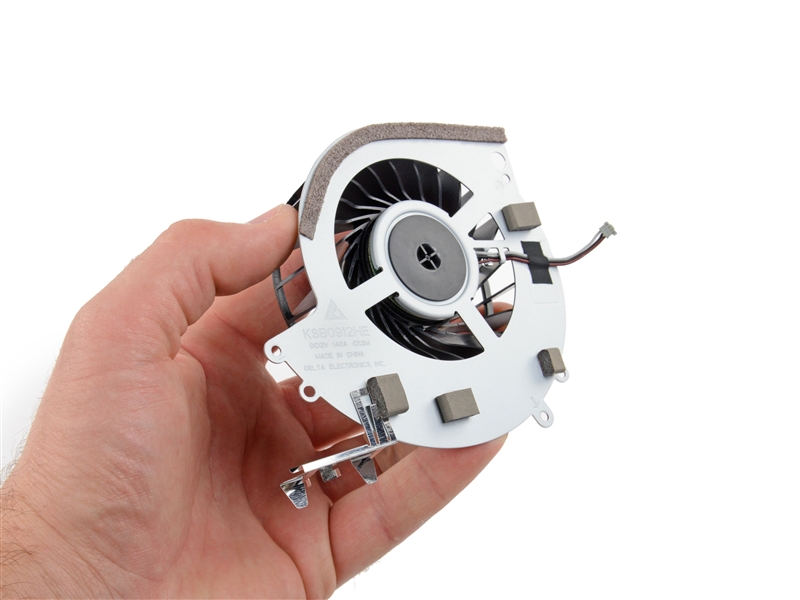

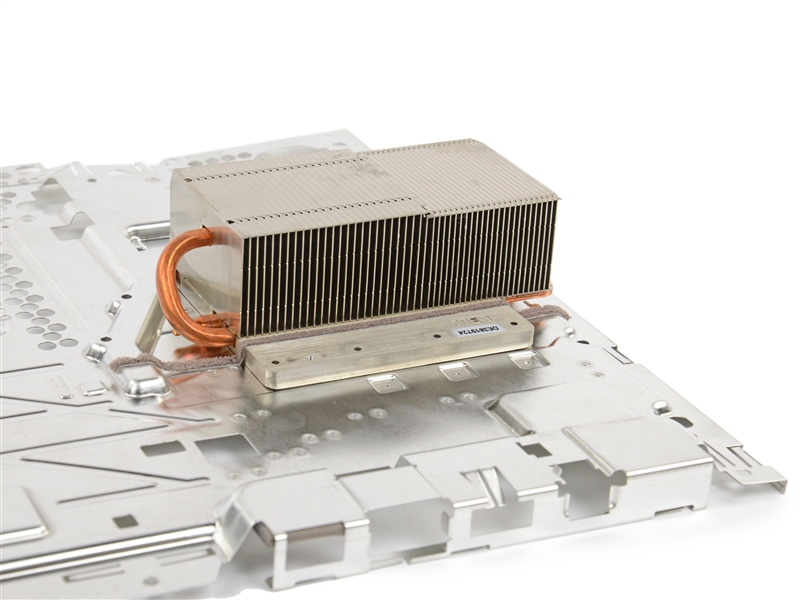

PS4完全拆解：做工精湛 业界良心



主板正面芯片一览：

红色：索尼电脑娱乐(SCEI) CXD90026G SoC处理器(AMD Jaguar CPU/GCN GPU)

黄色：三星K4G41325FC-HC03 4Gb(512MB) GDDR5内存/显存颗粒，十六颗(正反面各一半)，总容量8GB

黄色：SCEI CXD90025G低功耗协处理器，网络任务专用

绿色：三星K4B2G1646E-BCK0 2Gb(256MB) DDR3缓存

蓝色：Macronix MX25L25635FMI 256Mb(32MB)串行Flash

粉色：Marvell 88EC060-NN82以太网控制器

黑色：SCEI 1327KM44S




主板背面芯片一览：

红色：Genesys Logic GL3520 USB 3.0 Hub控制器

橙色：另一半内存/显存

黄色：International Rectifier 35858 N326P IC2X

绿色：Macronix 25L1006E CMOS串行Flash

黑色：39A207 1328 E1 3FU










[ 本帖最后由 nana1394 于 2013-11-16 10:52 编辑 ]

PS4原来是20CU  1280个SP？比以前大家知道的还多啊

有人说多出来的2组CU用于GPGPU，不做图形运算

[ 本帖最后由 狂风007 于 2013-11-16 11:01 编辑 ]

引用:

原帖由 狂风007 于 2013-11-16 10:58 发表
原来是20CU  1280个SP？

有人说多出来的2组CU用于GPGPU，不做图形运算

难道不是7870？   比7870来的更容易编程？

posted by wap, platform: 华为 (U8950D)

nb机器呀

简约至极啊，有说面积多少吗，X1已经知道了

引用:

原帖由 bsseven 于 2013-11-16 11:09 发表
简约至极啊，有说面积多少吗，X1已经知道了

最重要的当然是索尼、AMD合作打造的这颗SoC处理器，也是一颗APU，集成了美洲虎架构的CPU、GCN架构的GPU，没有额外的内存或缓存核心，全部整合在这一颗芯片内，因此核心面积也比较大，粗略测量有20×20毫米。

http://news.mydrivers.com/1/282/282928.htm

电源模组内置很好啊,还能做这么小,的确这几年工艺有长进呀.

引用:

原帖由 bsseven 于 2013-11-16 11:09 发表
简约至极啊，有说面积多少吗，X1已经知道了

我看到的消息是尺寸大概是20×20毫米,大约400mm2,比x1的363mm2大一点。关键是cu数量,要真是20组就好了,能出更好的画面。

这代游戏机全都上农企APU上网本这种低端廉价货是万万没想到的。。。

引用:

原帖由 lili2k2 于 2013-11-16 11:16 发表
这代游戏机全都上农企APU上网本这种低端廉价货是万万没想到的。。。

上捷豹CPU是因为农企的代工厂出现产能问题下迫不得已的选择，本来的计划是上压路机核心的，就是前几天才发布的Kaveri核心

引用:

原帖由 bsseven 于 2013-11-16 11:22 发表

上捷豹CPU是因为农企的代工厂出现产能问题下迫不得已的选择，本来的计划是上压路机核心的，就是前几天才发布的Kaveri核心

然后功耗上，价格涨，性能画面肯定来了。
结果现在一堆上网本真TM不配次世代。。。

多的cu當然拿來提昇良品率的，以為開管線嘛

缓存呢？

连良品率是什么都不知道？

20CU设计，实际开启18个，允许两个CU工作不正常的芯片可以出货
类似的，Cell为8SPU设计，实际开启7个，允许1个SPU工作不正常的芯片可以出货

要是20组cu能全部开启的话真是业界良心,要ps4散热效果好以后更新的时候给提升一下频率那规格就能向7870看齐了。
